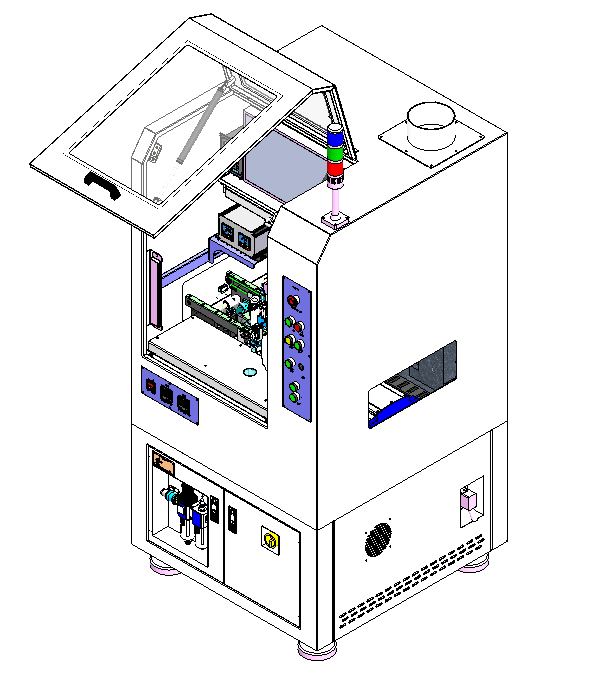

在线式智能高速加热点胶机(图1)

产品特点:

1、设备适用于SMT带载具产品、裸板PCBLED、手机中框等

2、可兼容多种阀体(压电阀、螺杆阀、喷射阀、容积计量式等)

3、可实现多种轨迹编程(点、线、圆弧、多段线等)

4、可搭配针头自动测高补偿、针头真空吸胶、自动擦胶、喷嘴校正等功能

5、可搭配轨道预热功能、点胶位加热功能

6、可搭配胶桶加热、喷嘴加热、胶桶液位报警等功能

7、采用CCDMARK定位,定位精度高

8、可选配电子秤称重功能

9、支持CCD扫码功能、扫码枪扫码功能,以及数据上次MES系统功能

10、采用模块化设计,针对不同产品切换速度快

11、底板和X轴龙门机构采用精密大理石平台



应用领域及功能:

    主要用于手机、平板、数码、汽车工业、电池组装、扬声器点胶、FPC软板、五金配件、芯片绑定、

半导体封装、LCD组装点胶、PCB板点胶、半导体微电子、摄像头模组(Lens花瓣固定、VCM点胶等)。



技术参数:

基本参数

在线式智能高速加热点胶机(1805B-AAA56)

功率

AC220V/50HZ/2KW

外形尺寸

830*850*1640

重量

≥800KG

行程(X/Y/Z)

360/420/100mm

点胶有效行程(X/Y/Z)

280/360/80mm

XYZ轴定位精度

XY:±0.01    Z:±0.02/100mm

XYZ轴重复精度

XY:±0.005   Z:±0.01/100mm

最大速度

XY:1500mm/s   Z:500mm/s

加速度

XY:1.5g   Z:0.5g

驱动系统

XY:直线电机  Z:丝杆模组

轨道承重负载

0-3KG

轨道调宽

60-280mm

进出料方式

左进左出、左进右出、右进左出、右进右出

基板厚度

0-5mm(标准)

运输速度

0-400mm/s

上下料方式

人工上下料/自动上下料

控制方式

工控机+运动控制卡+显示器(可搭配视觉系统)

可搭载点胶阀体

蠕动式阀、热熔胶阀、导热硅胶阀



气动喷射阀、AB胶阀、螺杆阀、压电阀等

可选配功能

自动扫码、MES交互、称重功能、胶水检测

激光测高、挂胶检测、低液位报警、自动擦胶等

轨道预热、点胶位加热


可根据客户工况要求订制
